App Storeへようこそ

エレイン・マスリン9 9月 2019

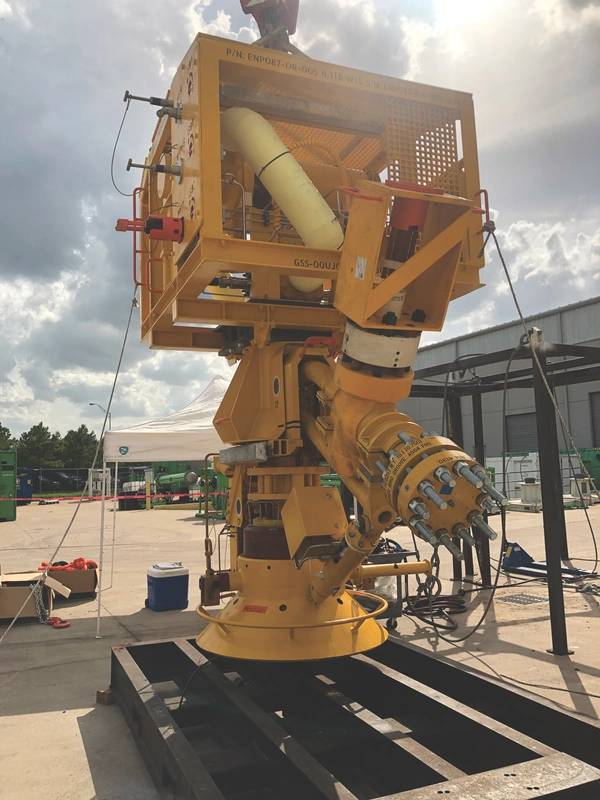

システム統合テスト(SIT)中のEnpro FAMフロー保証モジュール。 (写真:Enpro)
システム統合テスト(SIT)中のEnpro FAMフロー保証モジュール。 (写真:Enpro)

海中のクリスマスツリーのための一種のアプリストアを想像してください。無数の機能を追加および変更できるプラグインプラットフォーム。これは、英国の海底技術会社Enproが提案している概念ですが、「プロセスUSB」ポートと呼ばれています。

アイデアは、オペレーターがプロジェクトのストッククリスマスツリーを注文し、フローアクセスモジュール(FAM)ハブを使用して、必要に応じて介入操作からフローメータリングまたはピギングまで、その機能を強化できるというものです。

FAMはジャンパー内にあり、ツリー(またはマニホールド)に接続し、フィールドの試運転から使用停止まで、交換可能なFAMモジュールに使用されるハブを提供します。

Enproの技術は、OEM(Original Equipment Manufacturer)の海中生産システムと連動することができ、以前にDES Operationsを設立した同じチームによって作成されました。

EnproのCEOであるIan Donaldは次のように述べています。「古い標準化方法は、フィールドがツリーまたはマニホールド上のフィールドの寿命全体にわたって必要とするすべてのものに適合することであり、コストとスケジュールを追加します。別の方法があります。必要なときに必要なものを使用します」と彼は言います。 「棚から木とマニホルドを用意し、FAMを使用して最初のオイルをより早く入手します。そうすれば、特注のツリーを必要とせずに高度な機能を使用でき、クリスマスツリーのフットプリントを最小限に抑えることができ、将来の校正も可能です。必要なときに必要なものを身に着けてください。」

最初のFAMは、2016年にBPの米国メキシコ湾にあるナキカK3(ケプラー)衛星に配備されました。そこでは、多様なタイインを持つ標準ツリーが使用されました。通常、ここではフローループが使用されるとドナルドは言いますが、これは最適なトップホールの位置に到達するには不経済でした。代わりに、多相流量計、ウォーターカットメーター、および砂検出器を備えたFAMでサポートされているスパーラインが使用されました。拍車の反対側のフローを管理するために、フロー保証FAMモジュールが展開されました。 BPによると、ストックツリーを使用することでフローループを解消することで、プロジェクトで数千万ドルが節約されました。 「この地域でのタイバックの潜在的なモデルです」とドナルドは言います。

それ以来、FAMは、メキシコ湾から西アフリカ、北海に至る16の海底油田の50を超える井戸で、流量測定機能の追加から10キロメートルまでの複数の井戸の連結を可能にするプロジェクトで使用されてきました。

他のプロジェクトには、西アフリカ沖のタローのフィールドに複数のFAMを改造することが含まれています。 「彼らは非常に気に入っており、TENフィールドのすべての新しい井戸に指定しました」とドナルドは言います。デュアルボアフロースルーハブは、将来の要件に合わせて「プレースホルダー」として取り付けることができます。最初は、これは多相流量計ですが、油圧介入機能も備えています。注入井については、単一のメーターが使用されており、FAMハブはピギングにも使用できます。 「メーターなどのモジュールを個別に取得できると、コストを節約できます」とドナルドは言います。 「フロースルーハブは、現場のどの時点でも、油圧介入のための計測またはアクセスに置き換えることができます。」

米国メキシコ湾では、オペレーターLLOGは多くの分野でこの技術を使用しています。 「ジャンパー設計を簡素化し、モジュールを取得可能にしながら、標準ツリーと標準マニホールドを使用できることを意味します」とドナルドは言います。

配備前の甲板上のEnpro FIS海底安全モジュール(SSM)。 (写真:Enpro)

FAMハブは、Enproの他の重要な技術である特許取得済みのFlow Intervention System(FIS)とともに、水路の介入にも使用されています。

ドナルドは、FISコンセプトの初期の推進者は、より小さな船と複合パイプ、コイルまたはチューブを含む技術を使用して井戸への油圧/流体アクセスを可能にすることにより、より簡単な海底井戸介入操作を開くことであったと言います。

現在までに、Enproはガーナに10,000ポンド/平方インチ(psi)のFISを配備しています。現在、水深3,000メートルまで使用するために、15,000 psiシステムで作業しています。オンボードライトとカメラを含むこのシステムは、2番目の「眼球」遠隔操作車両(ROV)が現場で不要であり、最近工場での受け入れテストが完了し、API17G2に向けて取り組んでいます。

Enproは、HIPPS(高整合性圧力保護システム)、容積式ツインスクリューポンプテクノロジーに基づくFAMポンプ、酸中和FAMなど、FAM製品に他の「アプリ」を追加する開発プロジェクトにも取り組んでいます。
