新しい技術により、生産プラットフォームでパイプラインNDTが可能に

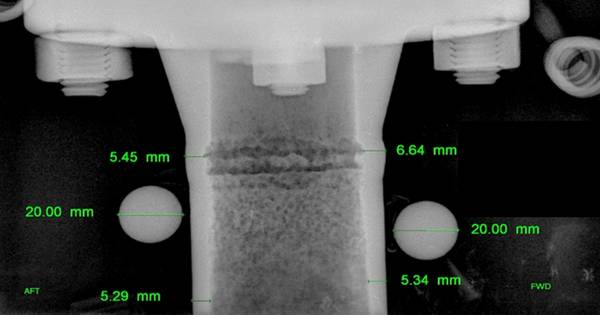

セパレーターのノズルスタブは、TAXIサービスで7秒間の露出時間の後、溶接とパイプの腐食を示します。緑の数字は、パイプの残りの壁の厚さの測定値です。パイプの中心内のすべての暗い領域は、孔食の種類と溶接根の腐食の証拠を示しています。 （画像：海洋工学）

セキュリティおよび薬物施行で使用される技術は、圧力容器に関連する核子の測定に影響を与えることなく、リグのパイプラインの非破壊検査にラジオグラフィーを使用する方法の昔からの問題を解決するために修正されました。

適応された技術は、石油ガス水分離器などの高圧容器の核をゆがめたり、シャットダウンを強制したりせず、北海のオペレーターが計画されたターンアラウンドまたはシャットダウンを待たずに遅延パイプライン検査を迅速に実行できるようにします。

老朽化したインフラストラクチャを備えた業界では、非破壊検査（NDT）は、材料またはコンポーネントが目的に適合しているかどうかを判断するために不可欠です。放射線撮影は、パイプラインなどの機器、特に断熱されている機器の腐食、亀裂、その他の問題を探すために長い間使用されてきました。ただし、X線撮影などのNDTメソッドは、プラットフォームですでに使用されている核工学計測およびセンシングプログラムに干渉することがあります。

ヌクレオニックセンサーは高圧ユニットで使用され、生産ストリームを油、ガス、水に分離します。これは、容器が満杯になったり空になったりすると安全性の問題が生じる可能性があるためです。血管の片側の核子検出器は、反対側の同位体を感知できます。セパレータ内の液面が下がると、検出器は反対側からの放射線を感知できますが、液面が上がると信号が遮断されます。

しかし、X線撮影を使用すると、放射線が核検出器を「混乱させる」可能性が高い、とOceaneeringのNDT主題専門家であるJim McNabは述べています。

「核検出器が露出したNDT同位体からの放射線を見るとき、それはそれ自身の同位体からの放射線を見ていると考えます。混乱を招き、生産プロセスに大きな問題があり、生産の停止さえあると考えています。これは誤報です」と、しばしば制御室がリグをシャットダウンするように導きます、とMcNabは言います。

Oceaneeringは、スペシャリストの「パルス」X線システムおよび核工学機器のメーカーと協力して、核医学に対するX線撮影操作の影響を排除することにより、稼働中にNDT検査を実行できる手順を設計しました。 Oceaneeringは、提供するトリップ回避X線検査（TAXI）を呼び出します。

TAXIは、ラジオアイソトープに典型的な一定の放射線源ではなく、短い放射線パルスを使用するX線カメラを使用します。

「核検出器は短いバーストを見ることができませんが、プロセスの配管と機器の良好なX線画像を取得できます」とMcNabは言います。

McNabによると、検査に先立ち、検査チームはTAXIが既存の核工学に及ぼす影響に影響を与える可能性のあるデータのソースをレビューします。

Oceaneeringは、昨年中に北海にTAXIを展開しました。あるオペレーターは、操業停止と一致するように3年間にわたってパイプラインの完全性検査を計画していました。 OceaneeringのTAXIサービスは、工場が3週間連続して生産されている間に、シャットダウンを必要とせずに検査を実行できたと彼は言います。

「私たちが今していることは、オペレーターが以前はできなかった配管や機器を、生産作業中に検査できるようにすることです」とMcNab氏は言います。 「本質的に、漏れが見つかる前に漏れを見つけることができます。」
