廃止措置に関する新しい傾向

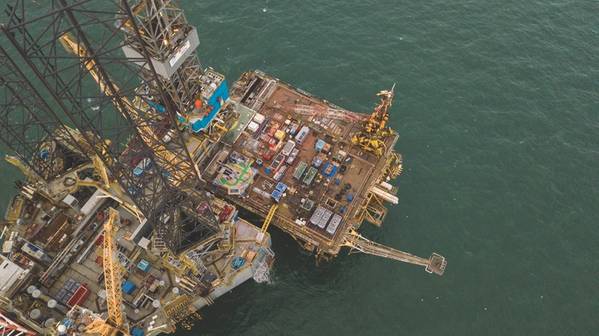

（写真：MW Visuals Ltd.）

1980年代に表面から60度の角度で掘削された浅いガス貯留層は、廃炉という独特な課題をもたらし、新しい設計のモジュラープラグアンド放棄（P＆A）ユニットをもたらしました。

廃止措置に関しては、多くの事業者が井戸の廃止措置の課題に直面しています。多くのプラットフォームにはデリックがまったくないか、メンテナンスされていないため、高価なリグの復元プログラム、持ち込むジャッキアップリグ、または施設に設置されたモジュラーパッケージが必要です。

西アイルランド沖の東アイルランド海にあるスピリットエナジーのモアカムベイコンプレックスにあるDP3およびDP4施設では、これらのオプションはいずれも利用できませんでした。プラットフォームの井戸にアクセスできるリグは、船上にも他の場所からも入手できませんでした。プラットフォームから60度の角度で掘削された傾斜井戸であるためです。この分野専用に設計および製造された2つのリグ、Morecambe Bay DrillerおよびFlameから掘削されていましたが、そのユニークな掘削パッケージはもうありません。

（写真：MW Visuals Ltd.）

これらの傾斜井は、方向性掘削技術が今日ほど高度ではなかった1980年代に前オーナーのブリティッシュガスによって掘削されました。プラットフォームからこの60度の角度で掘削することは、当時の従来の掘削に比べて大幅に大きなアウトリーチが可能であったことを意味しました。 「傾斜掘削を選択することで、ステージIの開発に必要な掘削プラットフォームは3つだけでしたが、垂直掘削リグを使用する場合は7つ必要でした」とSPE / IADC掘削会議で発表されたSPEペーパーSPE-16151-MSは述べています。 1987年にニューオーリンズで行われました。モアカムベイで機能していましたが、一般的に使用される技術ではありません。英国の他のオフショアフィールドでは使用されておらず、他の場所についてはほとんど知られていません（著者は、おそらく西アフリカを除き、1960年代にペルー沖の「ティルトリグ」（SPE-2312-MS）の使用について言及していました。

これらのタイプの井戸は一般的ではありませんが、スピリットエナジーはモアカム湾に多数あります。フィールドには合計で50の井戸があり、8つのプラットフォームのうち6つに分割され、4つの海底井戸があります。プラットフォームウェルのうち、28個はDP3施設に5個、DP4施設に4個の傾斜ウェルであり、生産寿命の終わりに到達した（他の施設は改修中）現場で最初のプラットフォームです。

この課題に直面して、Spirit Energyはソリューションの市場に参入しました。ドイツのトンネル掘削技術会社であるHerrenknechtの優先ベンダーは、既存の陸上傾斜井戸掘削パッケージを活用しました。 「オフショア掘削技術を再設計する代わりに、垂直坑井と傾斜坑井の間で油圧マストを傾けることができます」とSpirit Energyのプロジェクトマネージャー、Donald Martin氏は言います。この技術では、ドリルデッキの周りを滑らせたり、マストを回転させて各ウェルの正しい角度に合わせたりする機能など、オフショアの大幅な修正が必要でした。

（写真：MW Visuals Ltd.）

フットプリント約12-14平方メートル、高さ30メートルのモジュラーシステムで、有線からフライス加工まで、配管の引き抜きから導体の引き抜きまで、すべてのP＆A作業で90-45度の角度でウェルに入ることができます。プラットフォームクレーンを使用して簡単に設置できるように、重量が30トンを超える単一の部品はなく、パッケージ全体の重量は200トン未満です。油圧式動力ユニットを動力源とする自走式の横滑り台があります。つまり、油井ベイ内を移動でき、回転テーブルは360度回転できるため、レーザーの助けを借りて各油井にアクセスできます。マスト上部の上部ドライブに取り付けられた位置合わせツール。設計中に、各プラットフォームの3Dレーザースキャンが行われ、設計が各ウェルにアクセスできることを確認しました。マスト自体は、油圧シリンダーで下げたり上げたりして、所定の位置にあるときにロックされます。ユニットには、人員へのリスクを最小限に抑えるための自動処理システムを備えた掘削制御キャビンが付属しています。 "私達
また、坑口への60度の設置を処理できるように、ローディングクレードルを備えた特注のブローアウト防止装置（BOP）を製造する必要がありました」とMartin氏は言います。

この問題を解決するのは、ほぼ3年の挑戦でした。しかし、6月の工場受け入れテストに続いて、システムは現在、エンジニアリング会社のPetrofacと掘削オペレーターのBorr Drillingによって構築され、8月中旬に最初のP＆Aオペレーションを開始したDP4プラットフォームでの設計とインストールをサポートしています。 P＆A運用中にDP4に搭乗するスタッフをサポートするために、Sprit Energyは宿泊施設にBorr Ranジャックアップを使用しています。

スピリットエナジーはパッケージを所有していますが、モジュラーP＆Aシステムを必要とする人のために、喜んでそれを借りるだろうと言います-それは垂直井戸と傾斜井戸にアクセスできることです。 「私たちは確かにいくつかのスタートアップの課題を期待していますが、最初のシェイクダウンはそれをどのように使うのが最適かを学ぶのに役立ちます。モジュールを効率的に構築し、それを移動し、それらの学習を将来の井戸と廃炉プロジェクトに適用する方法」とマーティンは言います。 「進化の次の段階は、クレーン、傾斜ユニット、それにいくつかのセメントシステムを備えた低コストの従来型建設バージを持ち込み、さらにコストを削減することです。」

ヘレンクネヒトの「傾斜井戸」P＆Aユニットは、7月下旬に設置され、Spirit EnergyのDP4プラットフォームで作業する準備ができています。 （写真：Spirit Energy）
