ダウンホールカメラ：坑井検査における新しい次元

著ジェニファーPallanich • 24 7月 2019

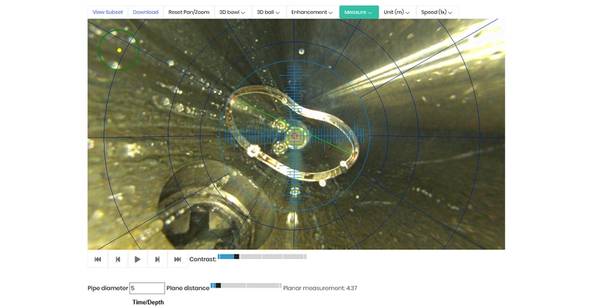

リアルタイム測定能力を実証するWellCAM。（画像：Vision iO）

石油と天然ガスの坑井が古くなるにつれて、所有者は自分たちの資産の状態に関する情報を収集し、理解するための新しいより良い方法を必要としています。

坑内カメラは、完成時に坑井で制限を見つけるのに役立ちます。また、ケーシングや他のチューブラーが損傷または腐食している場所を特定し、割れ目やひび割れを測定することができます。その他の用途としては、坑井流れの可視化、破砕前後の穿孔測定、吹き出し防止剤の検査、スライディングスリーブ、SSSV、パッカーリーク、ライナートップなどがあります。しかし、坑内カメラは、基本的な坑井内検査以上に使用することができます。彼らは釣りをスピードアップするために使用することができます。

「以前は、彼らは盲目で、あるいはリードインプレッションブロックでフィッシュトップを識別していました。 Exproの製品ラインマネージャであるPrakasen Vatakkayil氏は、次のように述べています。

カメラを坑内で走らせるという簡単な方法は、魚を検査し、その向きを観察し、魚の測定値を捉え、そして魚を捕まえるための正しい道具を設計することを可能にする。

「これは魚を出すために必要な旅行の数を減らすことができます」とVatakkayilは言いました。

Expro自体は30年以上にわたってダウンホールカメラを使用してきました、そして数年前にそのダウンホールカメラ製品を完成させるためにDHV International、Incを購入しました。

キャリパーとカメラを組み合わせたランもあります。その場合、Vatakkayil氏によると、カメラは穴を走って走っているところで画像を撮り、キャリパーは穴から出て行くときに測定値を撮るという。

ダウンホールカメラ技術は進化しました。以前は、そのようなカメラは真下を向くことしかできませんでしたが、DHVの取得によってExproツールボックスの一部となったViewMaxカメラなど、側面図を撮影できるものもありました。

機能強化により、ViewMax Liteと呼ばれるより軽量で小型のバージョンが生まれ、LEDを追加してダウンホールでの照明制御が可能になりました。他の会社は顧客が有用であると思うかもしれない色か他の能力を届けるカメラを提供します。

「私たちはテクノロジー企業とも提携しています」とVatakkayil氏は言います。そのようなパートナーシップの1つは、「面白くて顧客にとって有益な利点」であるはずの作品に3D機能を備えたダウンホールのカメラメーカーであるVision iOとの提携です。

Vatakkayilによると、パートナーの既存のユニークな魚眼カメラ技術は一連の185/360度のシームレスな高解像度カラー画像で全体の井戸を視覚的に記録して正面から側面図に切り替えることなく坑井の全景を提供します。

WellCAM 3D画像を画面に表示するWellViewer。（画像：Vision iO）

Vision iOのグローバルアカウントディレクター、David Clover氏は、次のように述べています。

前世代のWellCAMダウンホールカメラは、幅と高さの観点から坑井の完全性の問題を測定し、流体中の破片や粒子を除去するフィルタを適用することができました。最新の反復は、測定値を3Dに取り込むだけでなく、坑井分析を操作にももたらします。

「それは、その追加の寸法、幅と高さに加えて奥行きを与える」と彼は言った。

最新世代のWellCAMダウンホールカメラを3Dプリントと組み合わせて使用すると、損傷した坑井エリアや魚の複製を作成できます。また、3Dバーチャルリアリティヘッドセットと組み合わせて、井戸の中を見ることもできます。

Clover氏によると、Vision iOのWellCAM 3Dテクノロジは、複数のカメラをツールの長さ方向に沿ってらせん状に配置することで、360度の坑井スキャンが可能になるという。そのコンセプトは証明されており、ベンダーは2019年第4四半期にテストでプロトタイプを実行することを期待している、と彼は言った。

「画像を見るだけでなく、魚や損傷したバルブ、損傷したガスリフトマンドレルがあれば」システムのキャプチャデータを使用して、「坑井にあるものをプリントアウトして生産エンジニアまたは漁業会社に提供できます。「これは私たちがよく見つけたものです。ここで、問題を解決できるようにするための情報です」とCloverは言います。 "我々はすでにドライプロトタイプでそれをしました。"

捕捉されたデータは、仮想現実システムを用いて３６０度で見るために動画化され、ユーザが坑井画像内で「操作するかまたは動き回る」ことを可能にすることができる。

「腐食、損傷、磨耗など、坑井の健全性がクライアントにとって重要である今日の成熟した油田では、年に一度このタイプのカメラを稼働させることで坑井の劣化を容易に見ることができます。クローバーは言った。

同年の見方では、コストを最小限に抑え、HSEを改善するために介入と改修を優先する方法について、事業者にいくつかの洞察が与えられると彼は述べた。

WellCAM 3Dカメラは、直径2 7/8インチのツールです。複数のテレメトリツールと共に、文字列の末尾または中間文字列でスタンドアロンツールとして実行できます。ただし、すべてのダウンホールカメラと同様に、坑井を撮像できるようにするには透明な液体が必要です。

カメラの初期の世代は400以上の操作を完了しました。

WellCAM 3Dカメラデータから直接生成された3Dプリント。（画像：Vision iO）
