コストと複雑さのプラグイン

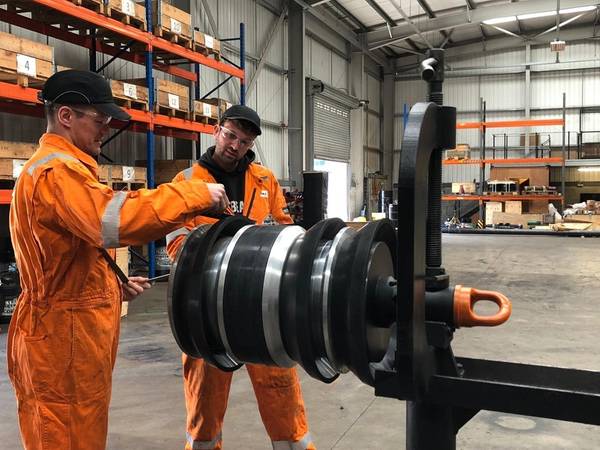

Coretraxは、Spirit Energyの20近くの井戸の放棄に成功しています（写真：Coretrax）

従来、プラグアンド放棄（P＆A）操作の環境障壁を設定することは、機械的なブリッジプラグとインフレータブルデバイスに限定されていました。従来のツールの数分の1のコストで、坑井の浄化と廃棄のスペシャリストであるCoretraxは、大口径セメントプラグ配置のためのより安全でシンプルで費用対効果の高い代替品として、CX-Enviroplugsの需要に応え続けています。

もともとはセメントのシンプルなベースとして機能するように設計されていたこのプラグは、油性泥の漏出を防ぐための環境障壁が必要な井戸に特に適しています。

サイズ18-5 / 8 "から20"で利用可能な3フィンツールは、自己集中化を可能にし、圧縮永久歪み要素を組み込んでおり、最大1,000psiの圧力試験を実現できます。この設計は、より小さな坑口制限を通過することもできます。ドリル可能な材料から製造されたこのデバイスには、一方向バルブと、プラグを横切るバイパスポートもあり、穴を走る際の急上昇を防ぎます。

特許出願中の北海のノルウェーおよび英国のP＆Aプロジェクトでは、これまでに8つのプラグが実行されています。最新のものは、スピリットエネルギーのために南北海で完成しました。

たとえば、南北海のグレーターマーカムエリアにあるST-1プラットフォームは、2016年4月にガス生産を停止しました。1984年に発見されたこの分野は、UKCSのライセンスブロック49 / 5aおよび49 / 10bとライセンスブロックJ3bに及びます。オランダ大陸棚のJ6。 ST-1施設から約5.6キロメートルのオランダのセクターにあるMarkham J6A施設には、2つのパイプラインを介して6つの井戸と1つの施設が接続されています。

経済的寿命の終わりに達すると、ST-1はすべてのウェルが閉じられ、プラットフォームの配管から切り離された状態で、ウォームサスペンションモードになりました。 2018年3月、井戸のP＆AはParagon B391ジャッキアップによって行われ、約100日で完了しました。

Coretraxは、井戸を永久に放棄するためのブリッジプラグを提供しました。 2018年4月、井戸B2で13-3 / 8インチCX-2ブリッジプラグが稼働しました。恒久的な鋳鉄製のブリッジプラグとして、CX-2は油圧と機械的引張力の組み合わせで設定するように設計されており、効率を高めるための組み込み設定機構を誇っています。リリースされたランニングツールの滑らかなODと大きなIDにより、穴から抜ける際のセメントの乱れが最小限に抑えられます。これにより、セメントプラグの操作に最適です。

ブリッジプラグは、232メートルの深さまで穴に埋め込んで実行し、Coretraxの手順に従ってSpirit Energyの担当者が設定しました。その後、10,000lbsのタグが付けられ、500psiまでテストされ、表面に戻ったときに一次放出が見られました。

CX-Enviroplug（画像：Coretrax）

B2井戸とB3井戸の両方でのバッチ環境キャップ操作の一環として、オペレーターは2つのCX-Enviroplugsを初めて配備しました。ここでは、接続解除サブはドリルパイプで構成され、プラグはストリングで構成され、穴で実行されます。次に、13-3 / 8インチのケーシング切り株に220メートルのタグを付け、プラグをセットするために重量を下げました。ボールを表面から落とし、切断ツールを起動し、圧力を2,200psiに上げました。手順に従って、圧力降下が観察され、切断部分がせん断され、プラグが切断されました。両端が開いたスティンガーが残っており、セメンチングが行われました。その結果、井戸B2は完全に放棄されました。

CX-Enviroplugを使用すると、環境キャップ用のブリッジプラグや膨張材が不要になるため、大口径セメントベースのコストが削減されます。 ST-1キャンペーンでは、Coretraxは約48.7時間のリグ時間の節約を達成しました。

また、ST-1プロジェクト全体で、10個のCX-2ブリッジプラグと2個のCX-Superflowを設定しました。これは、特許取得済みの機能を備えた完全に犠牲的なスクレーパーとブラシの組み合わせで、ブリッジプラグで実行でき、パッカーまたはプラグをセットする前に専用のスクレーパーを移動する必要がありません。スクレーパーブレードとドリル可能なブラシを組み合わせることにより、ケーシングのIDから残留セメント、スケール、小さな穿孔バリ、その他の異物を除去するための堅牢で効果的なソリューションを作成します。

著者
Cherish Bodmanは、Coretraxのオペレーションエンジニアであり、英国とノルウェーの両方で、坑井のクリーンアップと廃棄をサポートしています。彼女は、2012年に管理者として入社し、2016年にオペレーションエンジニアの役割に進み、いくつかの主要な英国のオペレーターとの良好な放棄オペレーションでオペレーションの経験を積みました。
