規制変更の中での20K機器への競争

著ジェニファーPallanich3 5月 2019

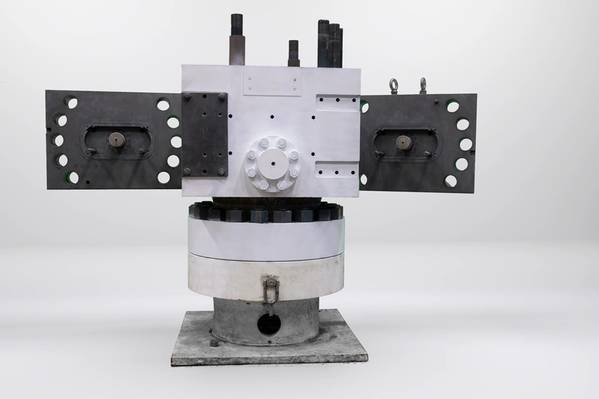

BHGEの20K RAMはPR2およびAPI 16A HPHT Annex Hの要件に適合しています。 (出典:BHGE)
BHGEの20K RAMはPR2およびAPI 16A HPHT Annex Hの要件に適合しています。 (出典:BHGE)

20,000 psi対応機器に対する顧客の圧力は10年以上も続いていますが、業界標準はまだ確立されていません。このような機器の注文は中止されていませんが、後でキャンセルされたものもあります。

GEの会社であるBaker Hughesは、ヒューストンの研究室に20Kの海中噴出防止装置(BOP)と関連機器を試作しています。 20K BOPは十分にテストされており、最新のAPI 16A 4th Edition PR2およびドリルスルー装置の仕様であるAnnex Hの認定を受けています。

とは言っても、BHGEのシステムエンジニアリングマネージャであるViral Shah氏によると、既存の16A仕様は実際には15K psiを超える機器に対応していません。

「我々は、附属書Hに規定されている要件案の草案を上回った」とシャー氏は述べた。 「15,000 psiを超えると、すぐに動くピースがたくさんあります。フィニッシュラインにたどり着くのは簡単ではありませんでしたが、私たちは今そこにいます。

BHGEがこの取り組みを始めたとき、裁判官は言います、API 16A第4版PR2指定は存在しませんでした。

「それは新しいです」とジャッジは言いました。 「規制が変わるにつれて、私たちはそれを認め、開発を続けなければなりません。」

Shah氏によると、既存の規制から提案された規制への最大の変更点の1つは、材料の特性評価や疲労解析などの分析に関する標準です。 20K海中BOPの初回注文時に規格が存在しなかっただけでなく、さまざまな市況が優勢だった、と彼は付け加えた。

「規格がない場合、業界は15Kとは異なる20Kに特有の条件を理解するために最善を尽くさなければなりませんでした」とジャッジは言いました。無限の可能性がある、と彼は言いました。 「設計とテストの観点からすると、これは業界として最も厳格なことです。」

6個のラムと2個の環状スタックを備えた20K BOPスタック。 (出典:BHGE)

BHGEの20K BOPは18.75インチの口径を持ち、華氏350度までの定格です。ラムは255万ポンドの剪断力を持っています。スタック全体の設置面積は、約20フィート×15フィートです。構成に応じて、スタックは約49フィートまたは56フィートの高さで、重量は約100万ポンドです。

「私たちが20Kの旅を始めたとき、私たちは誰かが20,000psiのための専用のドリルシップを作っているのを見ていました。それから市場は変わった。顧客は「既存のリグを20Kに改造することができるか」と知りたがっていました。 「それ以来、20Kスタックを15K BOPスタックの設置面積に合わせて設計し、顧客は既存のリグを後付けすることができます。」

これまでに、BHGEは20KのBOPプロトタイプと関連機器を製造してきました。これらの機器は、テストと開発、およびラムの認定のためにヒューストンのラボに保管されています。 2017年にBHGEは、キャッピングスタック用のAPI 16A認定20K海底坑口コネクタの出荷を開始しました。

BHGEは現在、オペレータがメキシコ湾に20K機器を配備できるように、20K機器を特定の要件に合わせて設計および検証するために、フロントエンドエンジニアリング設計(FEED)調査をオペレータと共同で実施しています。

BOPから坑口、木などの機器まで、20Kの機器について考えている事業者がいます。

「市場はニーズと欲求を認識しています、しかし私はまだ経済学がうまくいくとは思いません」とジャッジは言いました。 「私たちは監視待ちの状態にあり、業界の準備が整ったら準備ができています。」

20Kウェルヘッドコネクタは、API 16A 4th EdおよびAnnex Hの要件に準拠しています。 (出典:BHGE)
