ポンピングテック海底ファクトリーパズルのピース

著ジェニファーPallanich25 4月 2019

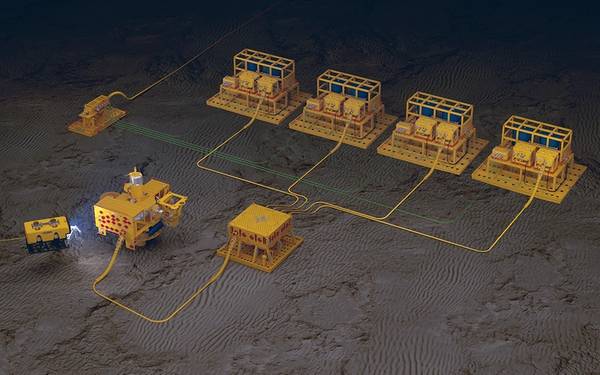

OceaneeringのSPTは、現場の要件を満たすようにスケーラブルです。 (情報源:Oceaneering)
OceaneeringのSPTは、現場の要件を満たすようにスケーラブルです。 (情報源:Oceaneering)

「海中工場」は設備投資のコストを削減できると長い間考えられてきましたが、そのビジョンを実現するためには、最初に機器の多くの部分をマリーナ化する必要があります。最近OTCのSpotlight on New Technology Awardを受賞したOceaneeringのSubsea Pumping Technology(SPT)により、オペレータは化学物質貯蔵および注入システムを海中に移動させることができます。

Oceaneeringの製品開発ディレクター、Christopher Leonは、SPTは、購入に数千万ドル、設置に多額の費用がかかる複雑な水力発電のアンビリカルを電力と通信で置き換えることで、プロジェクトの設備投資コストを削減できると語った。購入してインストールするための費用が少なくて済む。この技術の中心となるのは、化学薬品注入貯蔵庫とポンプ装置を井戸の上から海底に移動させることです。

SPTは3つの主要な技術で構成されています。電動ポンプモジュール(EPM)、液体貯蔵モジュール(FSM)、および付随する制御です。 EPMは15,000 psiの動作圧力で毎分0-40ガロンの流量を供給することができます。

FSMはタンク内に収容された柔らかいエラストマーのブラダーを特徴としています。これはすべてISOコンテナサイズのフレームに収納されています。膀胱は深く海底を繰り返しそして測定可能に崩壊する。 Oceaneeringの特許申請中のプロセスを通じて、同社は追加の機器を使用せずに膀胱内の容積を直接測定できるように膀胱をつぶすことができます。

Leonは、SPTの設計には2つの大きな課題があると語った。それは、超高信頼性の長期海底ポンプと、海底の袋に残っている化学物質の利用可能量を追跡する能力です。

Oceaneeringは介入のような活動のために戦車を海中に置き、「私たちはすでに持っているデザインを改善するための特定の方法を知っていました。」

「技術は設備面では理にかなっていますが、ポンプの信頼性が低い場合は、故障した機器を回収するために費やすお金が設備投資で実現する節約になります」とLeonは言います。

液体貯蔵モジュールは、ISOコンテナ寸法のフレーム内に1組の1,500ガロンの袋を使用してセットアップできます。 (情報源:Oceaneering)

Oceaneeringは、API 17Q規格を満たすために、ポンプの認証プロセスを延長しました。さらに、すべての機器が3年間のメンテナンスフリーの運用期間を確実に満たすことができるように、信頼性に基づく設計が行われました。これには、加速寿命試験、システムの平均故障間隔を決定するための化学的適合性試験が含まれます。

SPTは現場の要求を満たすために拡張可能であり、そしてFSMはISOコンテナ寸法のフレーム内に一対の1,500ガロンのブラダーでセットアップすることができ、それはそれを道路輸送可能にし、そして2つのフレームは6,000ガロンの流体を供給するために接続できる井戸のために。袋はその場で補充するか、空のモジュールを取り出して交換することができます。 Oceaneeringは、深さでの補給を含む、縮小されたタンクを備えた高圧室での補給をテストしました。

「私たちはすでにこれらのコンポーネントに対して多くの介入作業を行っています」とLeonは言います。

Oceaneeringは、2018年初頭に完成した介入プロジェクトのために、北海での4か月間の配備でFSMを配備しました。縮小版では、3つの異なる袋を使用しました。コンテナサイズのスキッドは、1400メートルの水の中で泥だらけに配置されています。スキッドは手術のために21日ごとに補給され、補給手術のために水面に引き上げられました。このユニットは、継続的な補給のために停止する必要なしに介入作業を実行するために、遠隔操作の水中ビークル(ROV)に必要な化学物質の局所的で増加した供給を供給しました。 Oceaneeringによると、これにより効率が上がり、必要な作業を完了するための作業時間が短縮されました。

化学薬品注入の可能性を超えて、レオンは海底水力発電装置の用途があると言いました。そして、それは典型的には臍帯から作動油を受け取ります。

「基本的には同じテクノロジですが、ポンプとコンポーネントが少し異なります」とLeon氏は述べています。

SPTは、グリーンフィールドや超長期脱退だけでなく、事業者が延命を検討し、変化するフィールド条件を満たし、現在の問題を解決するという既存のフィールドにも意味があります、と彼は言います。

「この技術で、あなたは現在のへそができることを超えて出かけることができます」と彼は言いました。

Oceaneeringが海中の化学薬品注入と貯蔵技術のマリーナ化に注意を向けている間、Leonは「海中工場全体」のビジョンはまだ5〜8年先にあると語った。
